欢迎您使用轩微科技STM8编程器
点击下载STM8编程器最新版控制平台(注意:本软件是同时支持硬件版本号1,固件版本号>=5的编程器设备的控制平台最新版本.
如果您是XP用户,请点击下载XP补丁,否则控制平台软件将工作不正常.
上位机软件不断更新增强新功能!
目前已完美支持轩微STM8脱机编程器!
点击下载STM8联机编程器说明书(PDF版).
点击下载STM8脱机编程器使用说明书(PDF版,201101011更新)
当前联机编程器销售版本(目前其它商家的非此版本的STM8编程器均为山寨):
编程器硬件版本号1
编程器固件版本号8
控制平台版本号:8.0(兼容固件版本号>=5的编程器)
当前脱机编程器销售版本:
编程器硬件版本号2
编程器固件版本号1
兼容操作系统:
WINDOWS 2000, WINDOWS 2003, WINDOWS XP, WINDOWS
VISTA, WINDOWS 2008, WINDOWS 7
兼容操作系统字长:
同时支持32位和64位操作系统(不区分INTEL平台与AMD平台)
本STM8编程器固件,编程器操作平台均由轩微科技自主研发,全国不设任何代理,轩微科技直接销售.
本产品支持轩微科技淘宝店购买及银行汇款购买.详情请联系轩微科技淘宝客服.
脱机/联机编程器共有特性:
1. 免用户安装驱动功能,如果驱动环境不匹配则程序自动加载,无需用户介入
2. 支持STM8S全系列芯片,增强版支持STM8S/STM8L全系列芯片
3. 用户文件改变时自动重载功能
4. 用户文件改变时自动重载的同时自动进行对目标芯片编程的功能
5. 目标芯片高速切换功能
6. 基于X86/X64汇编的精准编程进度指示
7. 编程成功次数统计功能
8. 全芯片数据一键全清功能(不管是加密和非加密的芯片,均一次性清理).
9. 读取STM8芯片全球唯一ID功能
10.芯片手动复位功能
11.支持粒子操作的自动批处理功能
12.快捷键全功能支持.
13.自动批处理编程后自动复位功能
14.芯片FLASH与EEPROM分离独立查空功能
15.指定地址读取功能
16.向指定字节地址写入指定数据功能
17.可向指定起始,结束地址进行数据填充
18.可向指定超始地址进行指定数据序列的写入
19.写FLASH功能
20.读FLASH功能
21.FLASH数据校验功能
22.写EEPROM功能
23.读EEPROM功能
24.EEPROM数据校验功能
25.写配置字(OPTION)功能
26.读配置字(OPTION)功能
27.配置字(OPTION)校验机制(重中之重功能)
28.程序关闭配置自动记功能
29.WIN 7下任务栏作为进度条进行指示功能
30.编程异常声光提示功能(编程异常时监控窗显示红色)
31.编程过程中指示功能(编程过程中监控窗显示黄色)
32.编程成功指示功能(编程成功监控窗口显示绿色)
33.程序工程文件存储功能
34.*.HEX数据格式文件支持
35.*.BIN数据格式文件支持
36.*.EEP数据格式文件支持
37.*.S19数据格式文件支持
38.芯片FLASH存储区占用量预览功能
39.芯片EEPROM存储区占用量预览功能
40.软件FLASH数据缓冲区编辑功能
41.软件EEPROM数据缓冲区编辑功能
42.支持读取到的数据保存成本地二进制文件的功能
43.设备低压保护功能(防止对目标芯片供电不足造成误操作而产生重大编程事故)
44.设备过流保护功能(防止计算机USB接口过流损坏)
45.设备启动原因变量监测(包括上电启动.手工复位启动,重载启动等)
46.3.3伏/5伏系统适配功能(设备提供电压可以定制3.3伏或5伏,当然用户亦可自行身上标板供电,此时编程器只要共地即可,这时可同时适用于3.3与5伏.)
47.编程器手动重启功能(与目标芯片无关的USB连通性测试)
48.完备的提示系统
49.技术支撑集成入控制平台当中
50.强大的实时帮助系统集成于界面中.鼠标指点到哪,哪里即可看到完整的帮助信息.
51.提供缓冲区数据校验和显示.可有准备帮助用定确认数据文件正确性.
脱机编程器独有特性: (方便、灵活、文件保密性高)
52.支持STM8S/STM8L全系列芯片
53.时序极其精确,可达8ns,稳定度10ppm(最高)
54.可支持 5个脱机镜像文件(完全满足多文件脱机编程需求!)
55.每个脱机镜像文件均可独立配置可用次数(可配置成无限次)
56.每个脱机镜像文件均可独立配置所绑定的目标芯片的ID,不是预设的ID组之一的芯片,不会写入(每文件可绑定2730个目标ID)
57.原生支持脱机序列号功能,可据用户设计的起始值与存储地址自动生成临时镜像
58.脱机镜像文件可支持STM8S/L最大容量芯片
59.支持配置字集成入脱机镜像
60.联机时可以直接显示目标板VDD电压值
61.可以程控输出3.3伏或5伏并可把输出电压值配置入镜像文件
62.脱机编程器镜像文件均经过严格加密,加密文件无法读出使用
63.芯片烧录出错有声光提示,操作极其方便
64.一个按键控制一个镜像文件,完全自由式操作,一键完成编程
65.支持电源灯提示.烧写成功提示，烧写提示和错误状态提示,并内建蜂鸣器提示信息
66.一个操作人员可以同时照看多个脱机编程器,比传统一拖多编程器配置更灵活,操作方便快捷
67.支持代码文件格式全,完美支持COSMIC,IAR等编程器生成的S19,HEX,EEP,BIN等文件
68.取电方式灵活,可从用户目标板进行取电或USB接口直接供电
69.带有可配置的校验功能,保证编程烧写万无一失
70.工作温度范围(实测):一个大气压下,-32摄氏度至+78摄氏度间稳定工作,满足各种条件编程需求
71.脱机镜像超强变态级的轩微独立算法加密(连带多芯片六存储器联合乱序存储).

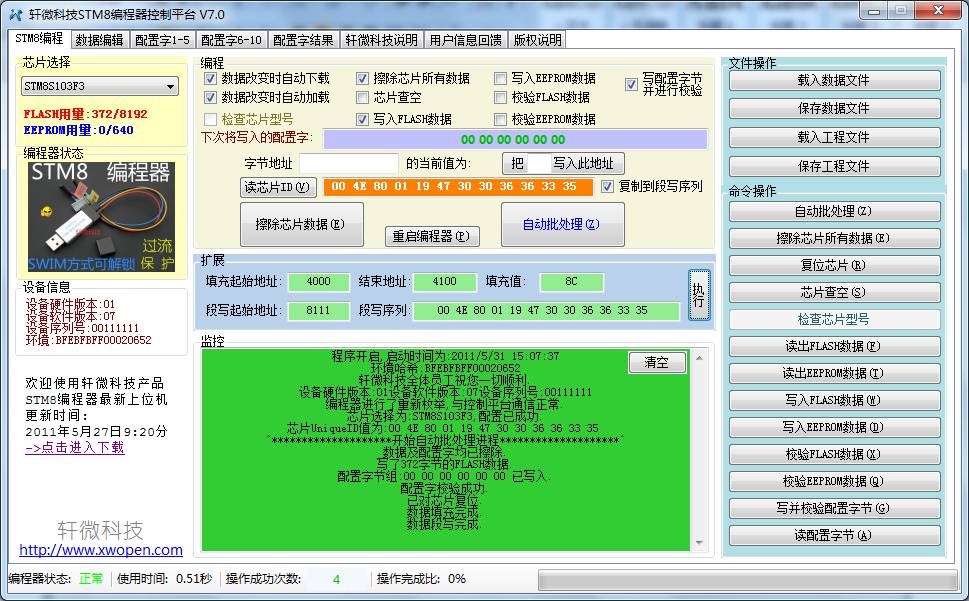

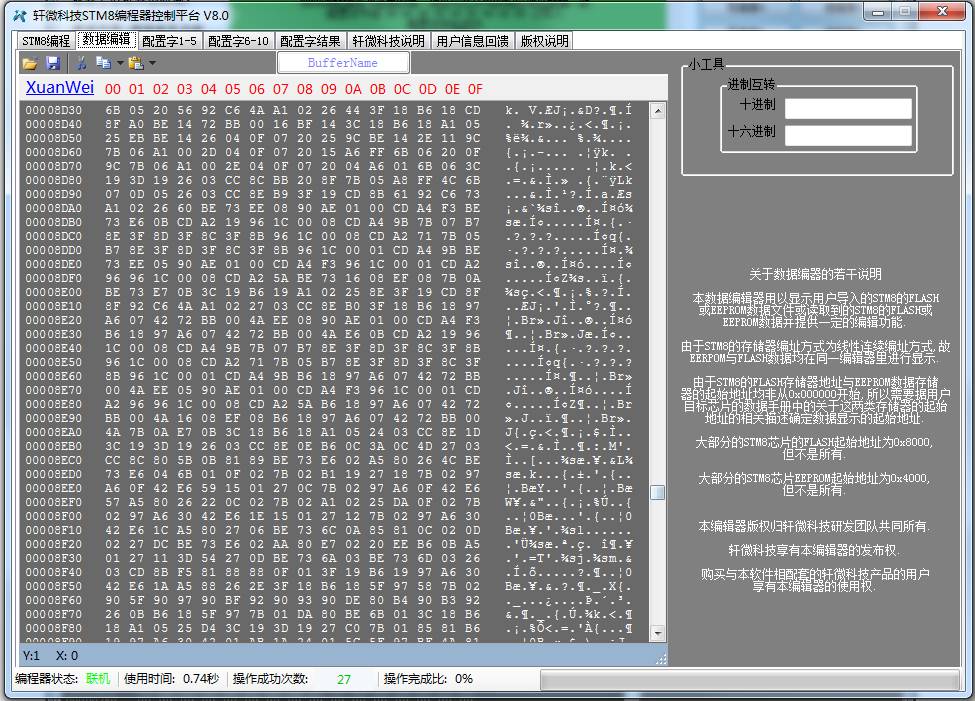

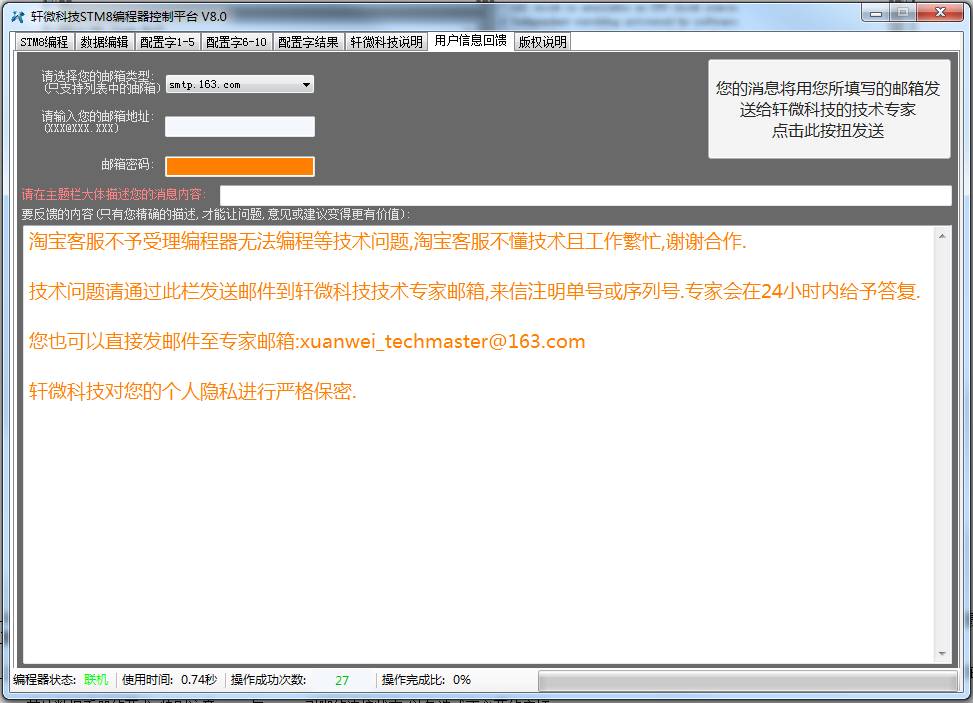

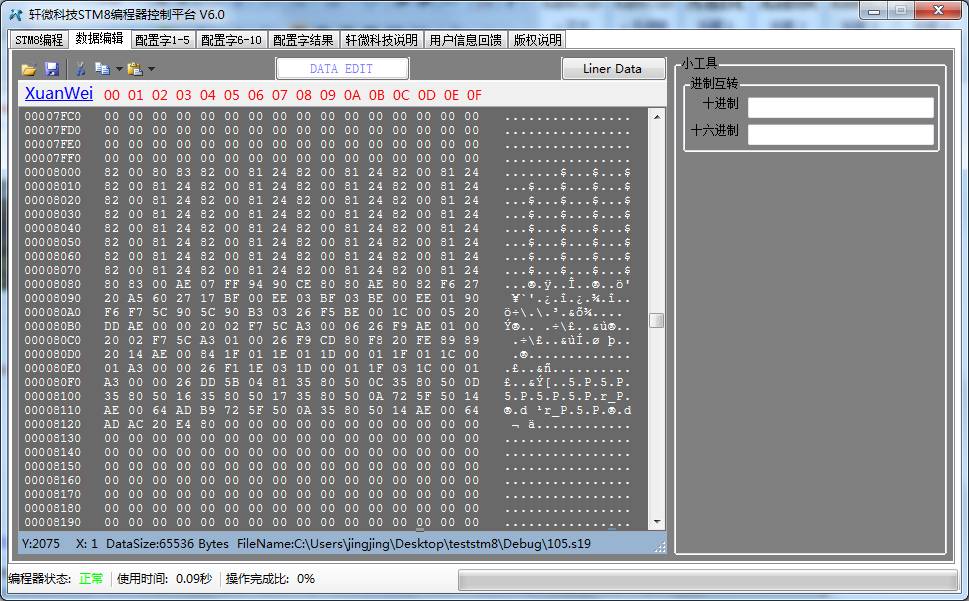

控制平台界面:
注意事项:
我们发现部分用户在目标芯片的SWIM引脚上接了个与VCC通过电阻串过来的LED,把SWIM当IO无可厚非,但是芯片数据手册是有相关描述的,SWIM引脚用于SWIM编程时,不准有其它的电路,SWIM接口的通信为开漏方式,用户这样做肯定干扰通信.芯片的SWIM口如果用作ISP,ICP编程的时候电路上不准有任何的附加.直接裸引脚与编程器的SWIM口相连.
对于RESET引脚,有些用户直接把其固定在某一电平上,比如直接接地,这样编程器肯定无法对芯片进行复位.这样也谈不上什么ISP,ICP编程.故在使用编程器对目标芯片进行ISP,ICP编程时RESET引脚不要固定在某一电平上.
在使用编程器对STM8芯片进行编程时,电路要符合STM8芯片数据手册的要求,特别注意SWIM与RESET引脚的连接状态,以免造成不必要的麻烦.
